1. 서 론

화성암의 일종인 석면(asbestos)은 천연 섬유 모양의 규산 화합물로 사문석계와 각섬석계 두 그룹으로 나뉜다. 사문석계에는 chrysotile이 있으며, 각섬석계 석면으로는 crocidolite, amosite, anthophyllite asbestos, actinolite asbestos, tremolite asbestos이가 있다^1,2). 석면 섬유는 길이 5 µm 이상의 길이 대 폭의 비가 3 : 1 이상인 물질로 단열성, 내열성, 절연성 등의 우수한 물성과 가격이 저렴하여 백석면으로 불리는 Chrysotile, 청석면으로 불리는 crocidolite 및 갈석면으로 불리는 amosite가 산업적인 용도로 주로 사용되었다^3,4). 이러한 우수한 특성으로 인하여 20세기 이후 석면은 건설, 자동차 제조 및 가정용품 등에 이르기까지 다양한 분야에서 3,000여 종류에 달하는 공업 제품에 사용되었다⁵⁾. 전 세계적으로 거의 모든 경제 분야에 석면이 사용되어 왔으며 오랫동안 석면을 대체할 만한 물질은 없는 것으로 여겨졌다. 또한 과거에 석면은 광물성 규산염이기 때문에 건강에 큰 문제가 없는 것으로 판단하여 석면 분진으로 인한 인체 유해성에 대해서는 일반 분진 경우와 차이를 두어 취급되지 않았다. 이렇듯 석면이 현재와 같이 유해물질로 취급되지 않았기 때문에 사용량은 증가하였으며 세계 생산량이 1966년 280만 톤에서 1975년 520만 톤으로 증가하였다.

그러나 1970년대 후반부터 석면 분진에 대한 인체 위해성이 알려졌으며, 석면 분진 노출은 20년에서 40년의 잠복기를 거쳐 석면폐, 악성중피종, 폐암 등의 치명적인 질병 유발의 주요 원인으로 확인되었다^6,7,8). 1987년 세계보건기구 산하 국제암연구소에서 석면을 1급 발암물질로 지정하며 석면의 유해성이 알려지면서 석면대체물질이 개발되어 사용되고 있어 현재는 감소하는 추세이다. 그 동안 사용된 석면 함유 폐기물(asbestos-containing waste: ACW)은 매립지에 매립하는 것도 가능하나 매립지의 부족, 자원의 재활용 등의 이유로 석면을 무해화 하는 기술 개발에 대한 필요성이 대두되었다.

석면을 무해화하기 위하여 표면 고착화, 열 및 열화학적 방법, 화학적방법 등 다양한 방법이 연구되었다^9,10,11). 캡슐화 방법은 석면을 해체하지 않고 불침투성 층을 형성하여 석면이 대기 중으로 유출되는 것을 방지하는 방법으로 비교적 적은 비용으로 처리가 가능하다. 하지만 석면 형태 및 손상 정도에 따른 적용에 한계가 존재하며 시간이 지남에 따라 재료가 손상될 경우 석면 방출의 가능성이 있어 완전한 석면 무해화는 아니다. 폐석면의 무해화에 있어 가장 효율적인 방법은 고온 열처리에 의한 석면 섬유를 무해한 구조로 변환시키는 방법이다^1,12). 석면 함유 폐기물의 열처리 방법은 1,200°C 이상의 고온으로 가열하여 석면의 구조를 변환시키는 것으로 화학 물질을 첨가하여 1,200°C 이하의 온도에서도 무해화가 가능하다^13,14). 그러나 석면과 석면 함유 폐기물의 주성분인 시멘트의 낮은 열전도율로 인한 에너지 소비가 높아짐에 따라 다량으로 처리하는 것이 어려우며 화학물질 추가 시 처리비용이 높아진다¹⁵⁾. 마이크로웨이브를 이용한 열처리는 빠르고 균일한 온도 상승 특성으로 인하여 폐석면을 열처리하기 위한 기존의 오븐 또는 열 플라즈마를 대체할 수 있는 기술로 고려되고 있다¹⁶⁾. 하지만 SiO₂, CaCO₃, A1₂O₃와 같은 시멘트의 주성분은 상온에서 마이크로웨이브를 투과하여 마이크로웨이브 에너지를 거의 흡수하지 않으며 마이크로웨이브 흡수를 위해서는 일정 온도까지 가열 되어야 한다^17,18). 본 연구에서는 상온에서 마이크로웨이브를 흡수하여 발열이 가능한 무기소재 플레이트를 적용한 열처리 방법을 이용하였으며, 기존 마이크로웨이브 열처리에 대한 한계점 해결 및 공정 단순화를 하고자 하였다. 석면 무해화 효율을 높이기 위하여 파쇄 및 분쇄 공정으로 분말화 된 석면 함유 폐기물을 무기 발열체인 무기소재 플레이트 사이에 위치시켜 무해화 실험을 진행하였다. 무기소재 플레이트 사이에 위치한 석면 함유 폐기물 분말에 마이크로웨이브를 조사 시, 무기 발열체에서 발열하는 열을 이용한 열처리로 석면을 무해화하였다. 원료로는 석면 철거 현장에서 수급 된 실제 석면 함유 폐기물인 폐 슬레이트를 사용하였다. 석면 함유 폐기물 분말과 SiC 무기소재 플레이트를 사용하여 열처리 온도 및 시간의 변수에 따른 석면의 무해화 특성에 관한 실험을 진행하였다. 마이크로웨이브 열처리 전, 후 석면의 무해화 특성을 확인하기 위하여 XRD를 이용한 결정구조 분석 및 SEM을 이용한 미세구조 분석을 진행하였다.

2. 실험방법

석면 무해화 연구에 사용된 석면 함유 폐기물은 폐 슬레이트를 이용하였으며, 폐 슬레이트는 해체 작업 시 석면의 비산을 방지하기 위하여 습윤 작업으로 인하여 습기를 가지고 있기 때문에 80°C 오븐에서 24시간 건조 후 미분화 공정을 진행하였다. 건조된 폐 슬레이트는 임팩트 밀(impact mill)을 이용하여 5 mm 이하로 1차 파쇄 진행하였으며, 핀 밀(pin mill)을 이용하여 최종적으로 1 mm 이하의 미분으로 제조하였다.

폐 슬레이트의 무해화는 마이크로웨이브를 조사하고 이를 흡수하여 발열되는 열을 이용한 열처리 방법으로 실험을 진행하였으며 Fig. 1에 실험에 사용된 마이크로웨이브 열처리 장치 및 실험 개략도를 나타내었다. 마이크로웨이브 열처리 장치는 내부 챔버의 크기가 800 × 800 × 680 mm이며 챔버 천장의 각 면에 하나씩 총 4개의 1 kW급 마이크로웨이브 발생장치와 적외선 온도 센서로 구성되었다.

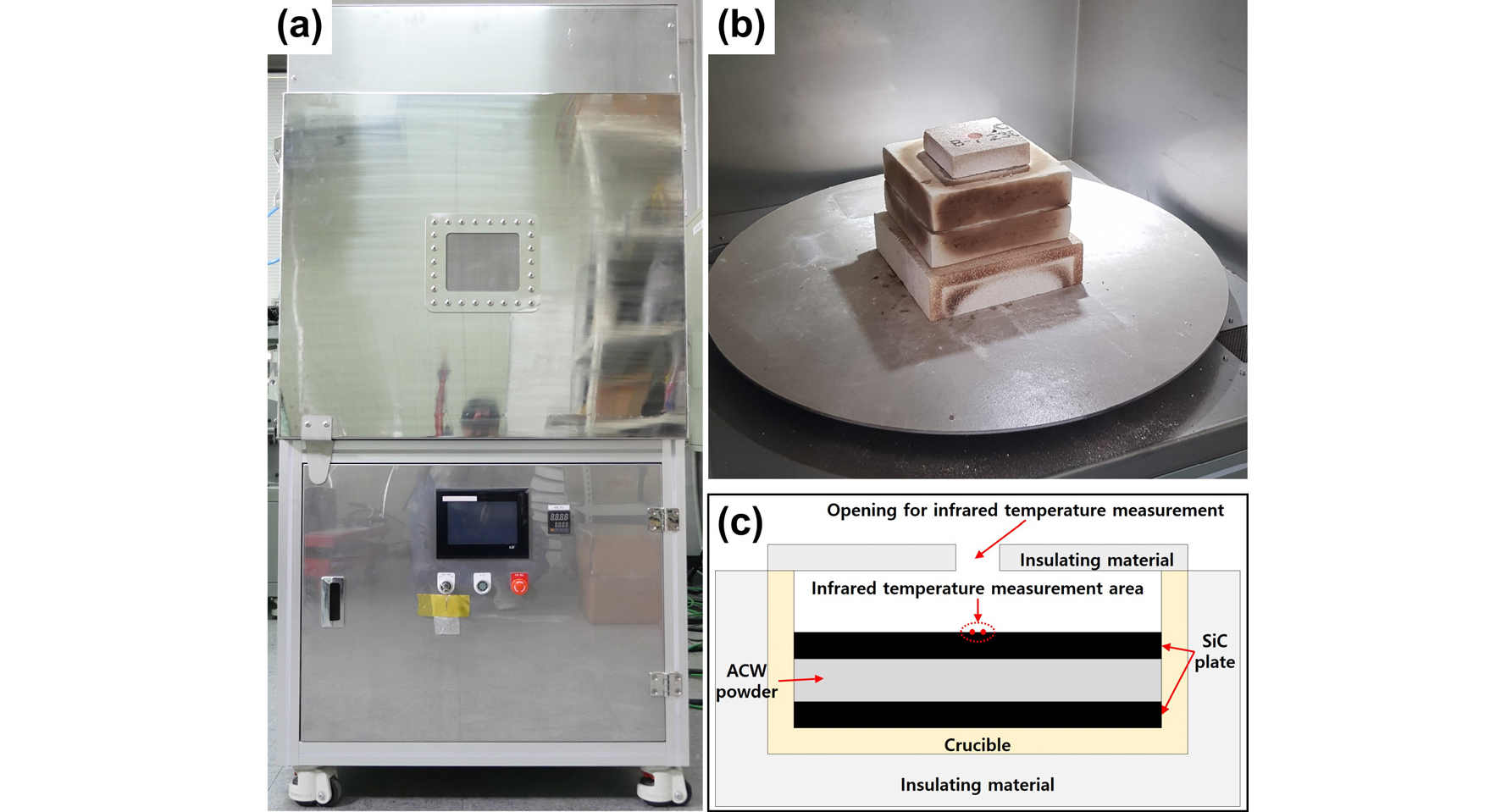

Fig. 1.

(a) Microwave heat treatment device, (b) internal chamber, and (c) experimental schematic.

미분화된 폐 슬레이트는 두 개의 SiC 플레이트(80 × 80 × 15 mm) 사이에 70 g을 담아서 95 × 95 × 45 mm의 알루미나 도가니에 위치시켰다. 무해화 열처리 시 알루미나 도가니 외부로 방출되는 열에 의한 승온 속도 및 열처리 효율 감소를 방지하기 위하여 도가니의 측면과 밑면은 50 mm 두께의 내열보드를 이용하여 단열 하였다. 도가니의 윗면은 도가니 내부 온도 측정을 위하여 지름 20 mm 구멍이 뚫려있는 40 mm 두께의 멀라이트 내화 벽돌을 이용하여 단열 하였다. 열처리 조건에 따른 폐 슬레이트의 무해화 특성 변화를 관찰하고자 열처리 온도 및 시간을 달리하여 무해화 실험을 진행하였다. 열처리 후의 폐 슬레이트 분말은 XRD(XRD-6100, Shimadzu)와 SEM(Mira 3, Tescan)을 이용하여 결정상 및 미세구조의 변화를 확인하였다.

3. 결과 및 고찰

폐 슬레이트는 Fig. 2와 같이 백석면인 chrysotile(Mg₃ (Si₂O₅)(OH)₄)과 시멘트의 주성분인 탄산칼슘(CaCO₃)이 12°와 29.5°에서 주 피크를 나타내고 있다. 탄산칼슘의 주 피크 강도가 chrysotile 보다 높은 것으로 보아 폐 슬레이트에는 시멘트 성분이 석면 보다 많을 것으로 예상된다. 미분화된 폐 슬레이트의 미세구조 SEM으로 관찰한 결과를 Fig. 3에 나타내었다. 시멘트와 석면이 균일하게 분포되어 있는 것이 확인되었으며(Fig. 3(a)), 석면 조직은 미분화 공정 후에도 섬유상이 파괴되지 않고 유지되고 있는 것이 관찰되었다(Fig. 3(b),(c)). 석면의 직경은 1.2 µm 이하인 것으로 측정되었다.

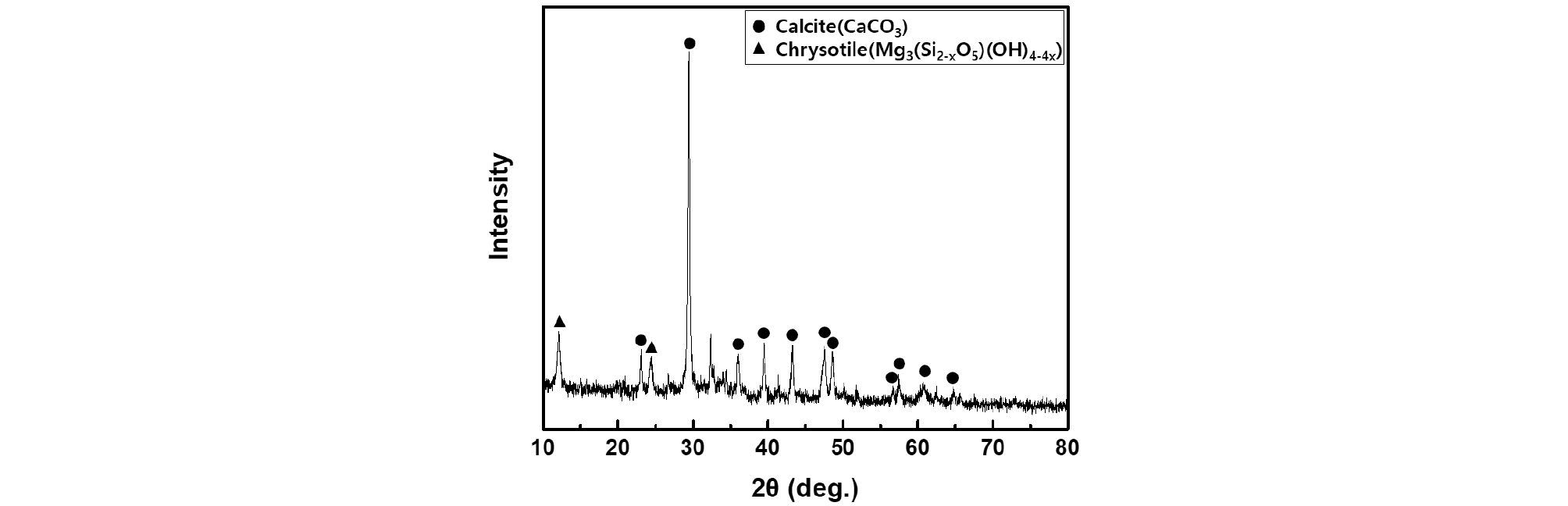

Fig. 2.

XRD spectra of wasted asbestos slate.

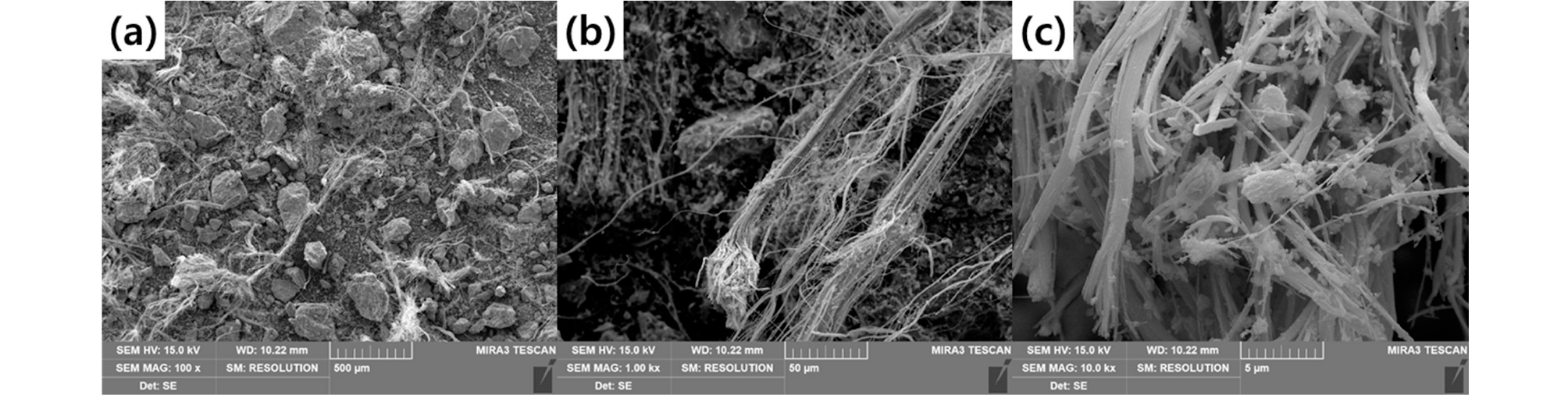

Fig. 3.

SEM images of wasted asbestos slate((a) ×100, (b) ×1,000, (c) ×10,000).

SiC 플레이트를 적용한 마이크로웨이브 석면 무해화 열처리 시, 상온인 25°C에서 1,200°C까지 시간에 따른 온도 변화를 Fig. 4에 나타내었다. 석면 함유 폐기물은 400°C까지 낮은 마이크로웨이브 흡수율로 인하여 온도상승이 원활하지 못하여 열처리 효율 증가를 위해서는 추가적인 열원이 필요하다^15,19). 하지만 SiC 플레이트를 적용한 본 방법의 경우, Fig. 4에서 볼 수 있듯이 SiC 플레이트가 상온에서도 마이크로웨이브 흡수가 가능하여 400°C이하에서도 빠른 온도상승을 확인 할 수 있다.

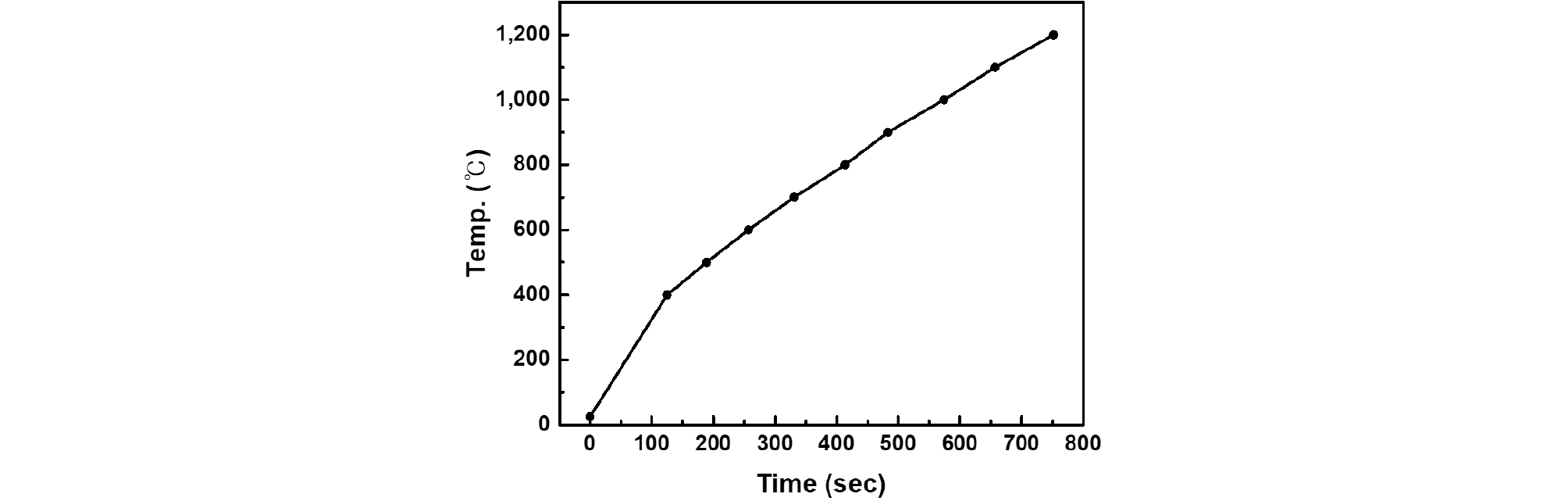

Fig. 4.

Temperature change with time during microwave irradiation using SiC plate.

900°C, 1,100°C, 1,300°C에서 30분 동안 마이크로웨이브 장치를 이용하여 열처리 실험을 진행하였으며 실험 결과에 결정상을 Fig. 5에 나타내었다. 900°C와 1,100°C에서 열처리한 폐 슬레이트에서는 chrysotile 결정상이 남아있는 것이 확인되었으며 1,300°C로 열처리한 샘플에서는 chrysotile 결정상이 나타나지 않는 것으로 확인되었다. 폐 슬레이트의 함유된 탄산칼슘과 chrysotile이 열처리 후 akermanite(Ca₂Mg(Si₂O₇)), merwinite(Ca₃Mg(SiO₄)₂), larnite(Ca₂SiO₄) 결정상이 생성되는 것을 확인되었다. 이는 탄산칼슘과 chrysotile이 열에 의해서 해리된 뒤 화학적 반응에 의해 생성된 것으로 chrysotile은 700-800°C에서 다음과 같이 forsterite(Mg₂SiO₄)와 enstatite(MgSiO₃)로 분해된다²⁰⁾.

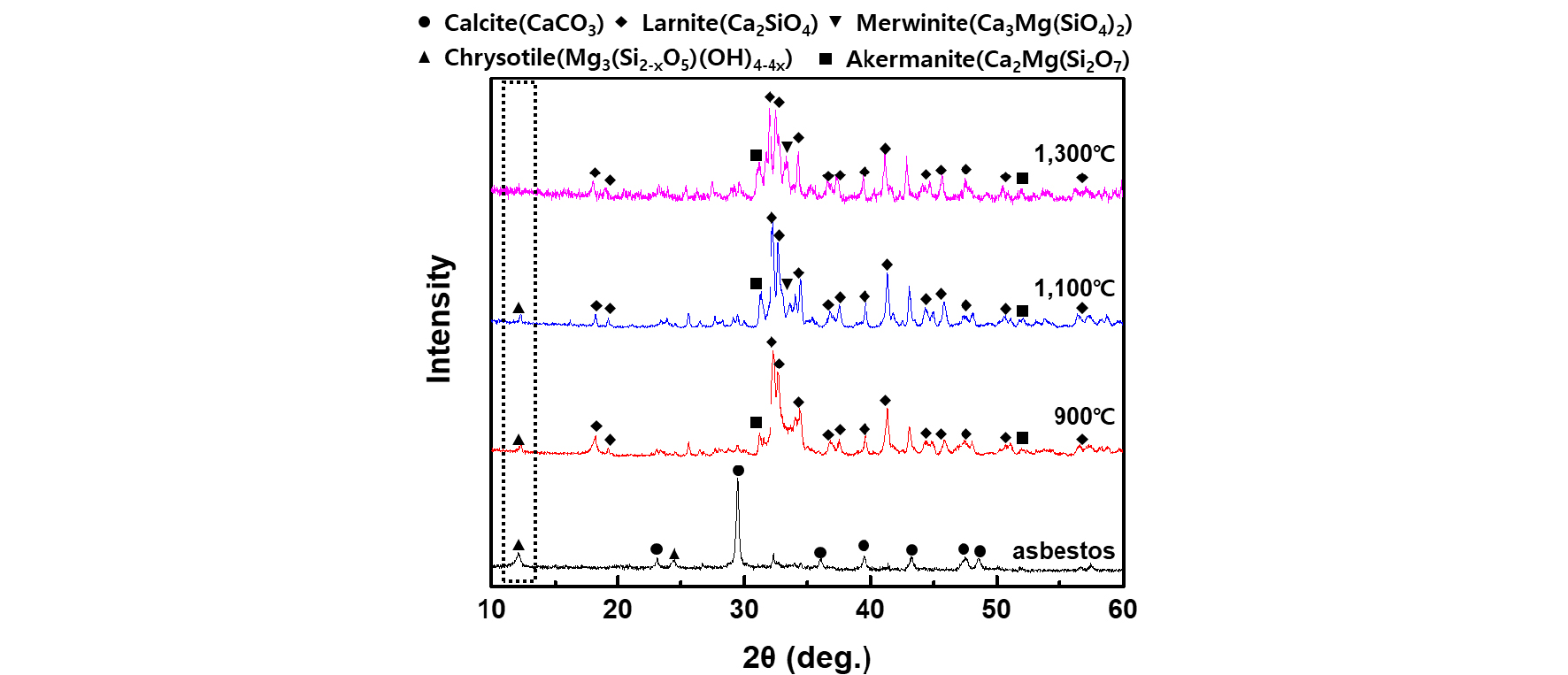

Fig. 5.

XRD spectra after heat treatment according to heat treatment temperature.

또한 탄산칼슘은 공기 중에서 900°C에 산화칼슘(CaO)과 이산화탄소(CO₂)로 해리되며 생성된 용융점이 2,572°C인 산화칼슘은 용융점이 2,572°C인 비정질의 이산화규소 또는 용융점이 1,557°C인 enstatite, 용융점이 1,890°C인 forsterite와 용융점 이하에서 다음과 같이 반응하여 larnite(용융점: 2,130°C), merwinite(용융점: 1,487°C), akermanite(용융점: 1,454°C)를 형성한다¹³⁾.

열처리 온도에 따른 폐 슬레이트의 무해화 특성을 파악하기 위하여 900°C, 1,100°C, 1,300°C에서 30분간 열처리한 폐 슬레이트의 미세구조를 SEM으로 분석한 결과를 Fig. 6에 나타냈다. 모든 샘플의 저배율(× 100) SEM 분석에서는 석면 섬유상을 확인 할 수 없었으나 고배율(× 10,000)에서는 900°C, 1,100°C 열처리 샘플에서는 섬유상이 확인되었으며 1,300°C에서는 석면 섬유상이 나타나지 않았다. 900°C, 1,100°C로 열처리한 샘플에서도 열처리 전 뾰족하고 날카로웠던 섬유상의 끝부분이 뭉툭하고 잘린 듯한 형상으로 변한 것을 확인되었는데 이러한 결과는 XRD 분석에서도 나타난 바와 같이 chrysotile이 forsterite와 enstatite로 해리되면서 석면의 섬유상 조직이 변형된 것으로 예상된다. 또한 1,300°C로 열처리한 샘플에서는 XRD의 chrysotile이 완전히 없어지면서 섬유상 조직도 함께 변형된 것으로 생각된다.

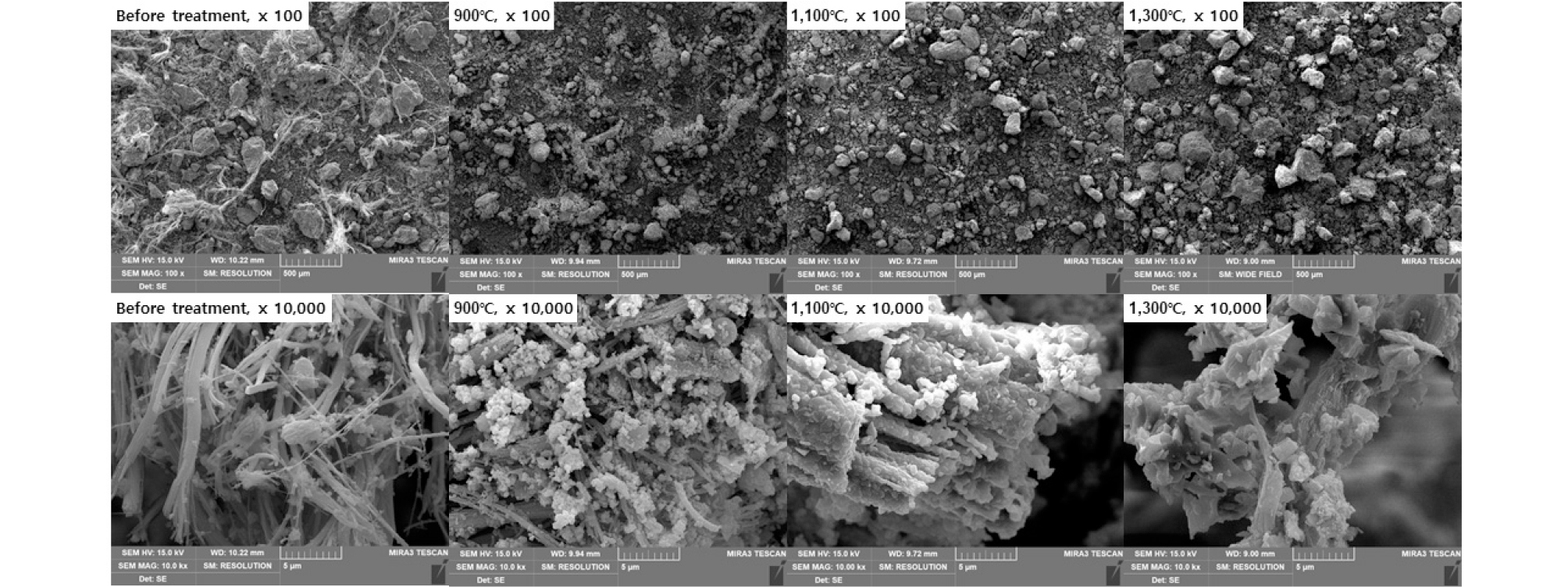

Fig. 6.

SEM images after heat treatment according to heat treatment temperature.

석면 무해화 공정의 최적 온도와 시간을 확인하기 위해서 1200°C, 1300°C에서 10분, 30분, 60분 동안 마이크로웨이브 열처리 장치를 이용한 열처리 실험을 진행한 폐 슬레이트의 XRD 분석결과를 Fig. 7에 나타내었으며 SEM 분석결과를 Fig. 8에 나타내었다. XRD 분석결과, Fig. 7에서 볼 수 있듯이 1,200°C의 열처리 온도 조건에서는 모든 열처리 시간 조건에서 chrysotile 결정상이 약하게 남아 있는 것을 확인 할 수 있었으며 1,300°C의 열처리 온도 조건에서는 모든 열처리 시간 조건에서 chrysotile 결정상이 나타나지 않음을 확인하였다. SEM 분석결과, Fig. 8에서 볼 수 있듯이 1,200°C로 열처리를 한 샘플의 경우, 열처리 시간 10분과 30분에서는 섬유상이 확인 되었으나 60분에서는 섬유상이 발견되지 않았으며 1,300°C로 열처리를 진행하였을 때, 섬유상이 완전히 분해되어 섬유상이 확인되지 않았다. 온도와 시간에 따른 결정구조 및 미세구조 분석을 통하여 SiC 플레이트를 이용 시, 1,300°C, 10분 또는 1,200°C, 60분이 열처리를 통한 석면의 완전 무해화를 위한 최적의 조건으로 판단된다.

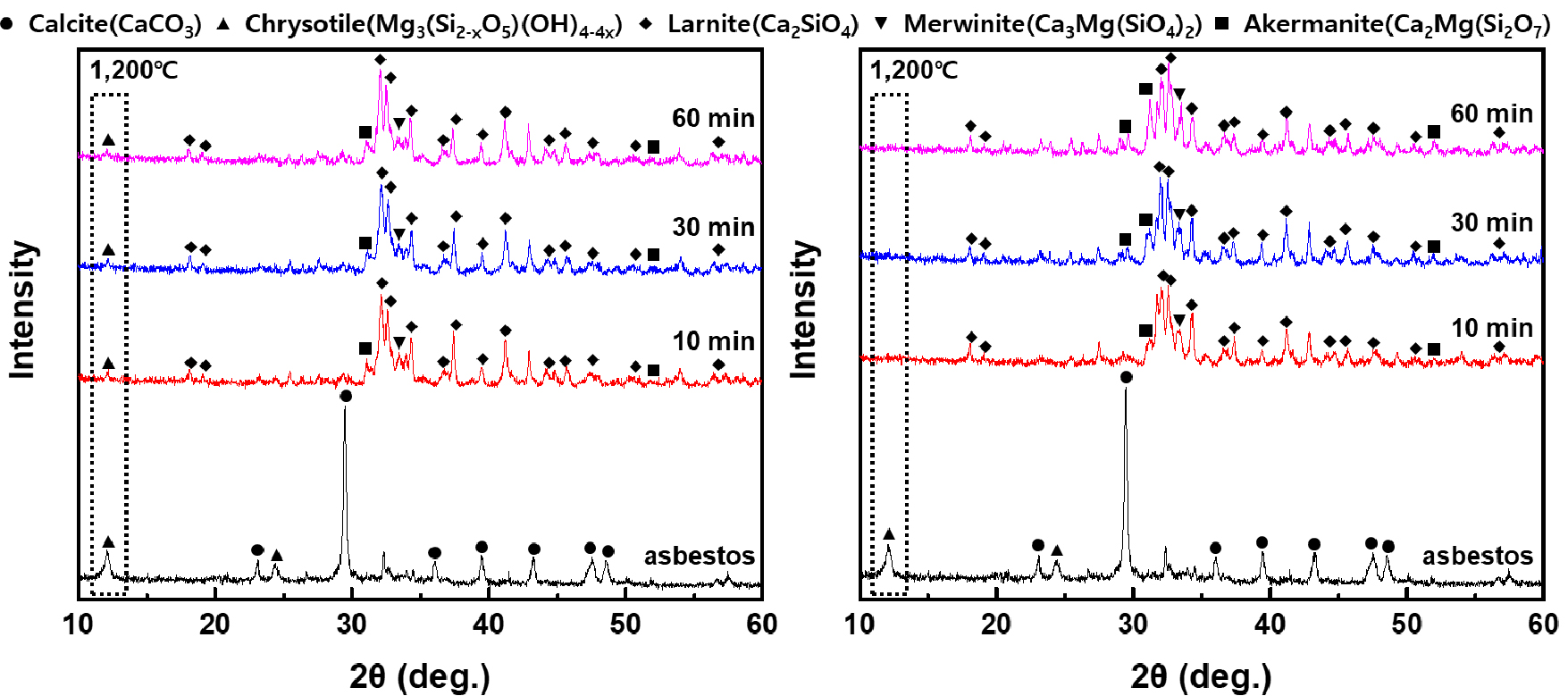

Fig. 7.

XRD spectra after heat treatment according to heat treatment temperature and time.

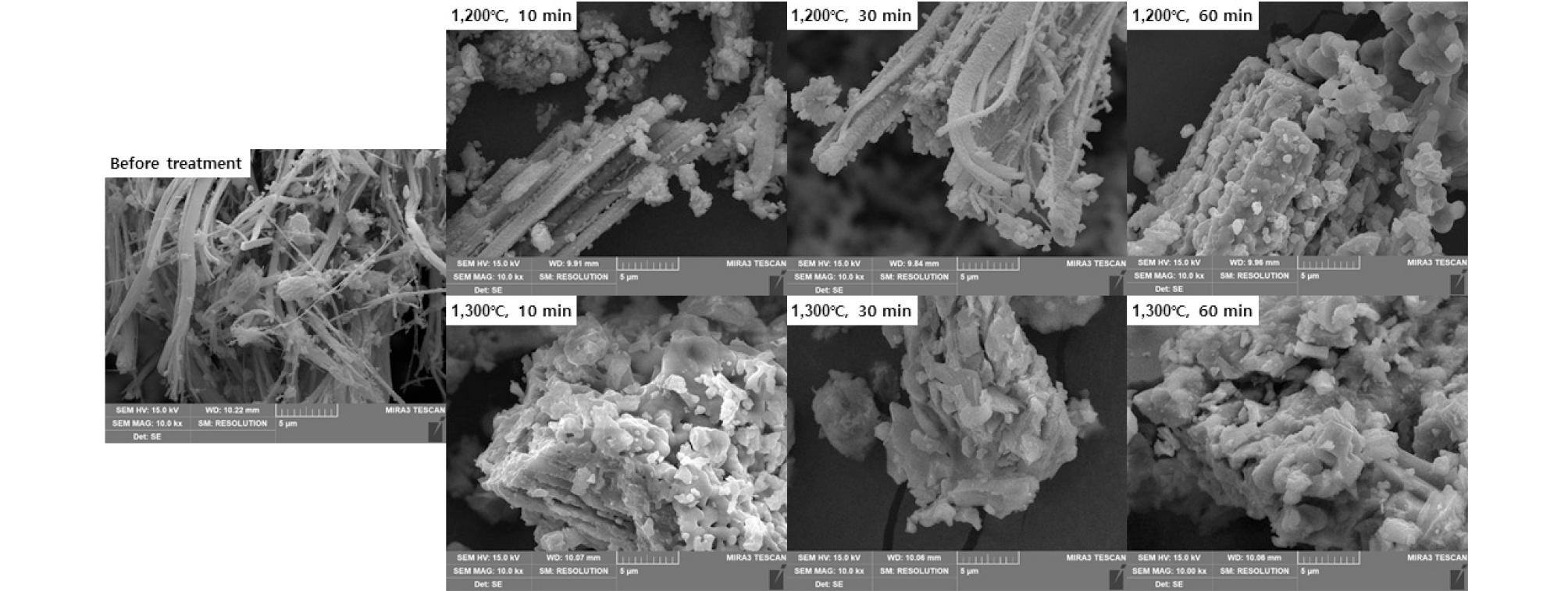

Fig. 8.

SEM images after heat treatment according to heat treatment temperature and time.

4. 결 론

본 연구에서는 마이크로웨이브 열처리 공정을 사용하였으며, 발열하는 SiC 무기 발열체 플레이트 사이에 석면 함유 폐기물 분말을 위치시켜 성공적으로 석면 함유 폐기물을 무해화 할 수 있었다. 최적의 석면 함유 폐기물에서의 석면 무해화 조건 도출을 위하여 무해화 열처리 온도(900~1,300°C)와 시간(10~60 min)의 조건에 따른 무해화 결과를 확인하였다. 우선 연구에 사용되는 석면 함유 폐기물 미분분말의 결정성 분석을 통하여 석면 함유 폐기물 주성분인 chrysotile과 시멘트의 주성분인 탄산칼슘을 확인할 수 있었으며, 석면 함유율이 상대적으로 높고 미분화 공정 후에도 석면 섬유상을 그대로 가지고 있음을 확인하였다. 기존 마이크로웨이브를 이용한 열처리 시 상온에서 낮은 마이크로웨이브 흡수율로 인한 가열이 어려운 한계점을 상온에서도 마이크로웨이브 흡수가 가능한 SiC 플레이트의 적용을 통하여 해결하고자 하였으며 실험 결과 상온에서도 빠른 가열이 가능한 것을 확인하였다. 각 열처리 조건에 따른 마이크로웨이브 열처리 공정을 진행한 후의 결정구조 분석을 통하여 폐 슬레이트의 함유된 탄산칼슘과 chrysotile이 무해화 열처리를 진행한 후 akermanite, merwinite, larnite 결정상이 생성되는 것을 확인하였다. 설정한 열처리 온도와 시간에 따른 무해화 실험 결과, 열처리 온도 1,200°C에서는 60분 이상, 1,300°C에서는 10분 이상 열처리 공정을 진행하였을 때, chrysotile의 결정상이 사라지고 SEM 분석 결과에서도 섬유상의 석면 조직이 완전히 분해된 것을 확인하였다. 본 연구를 통하여 무기소재인 SiC 플레이트를 적용한 마이크로웨이브 열처리 방법을 이용하여 석면 함유 폐기물을 무해화 하는데 성공하였으며, 본 방법을 이용하면 단시간 내에 목표 온도로 가열이 가능하고 에너지 소비량을 줄일 수 있으며, 석면 미분분말과 무기소재의 혼합 단계를 제외함에 따른 공정의 단순화로 인해 경제적으로 석면을 무해화 하여 재활용할 수 있을 것으로 기대된다.
